一、用途

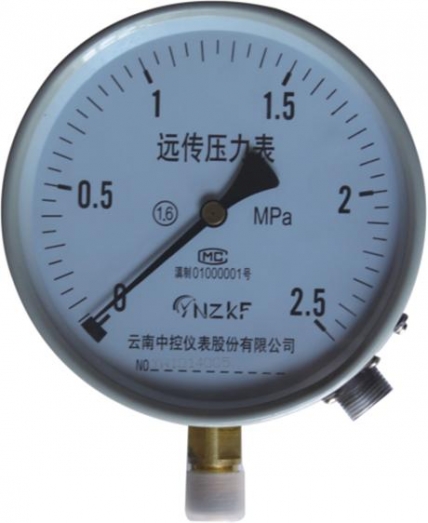

YTZ-150电位器式远传压力表适用于测量对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。仪表内部设置一电位器式发送器,可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此处,本仪表还能就地指示压力,以便于现场检测。
二、结构与作用原理
本仪表由一个弹簧管压力表和一个电位器式发送器组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电位器设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮产生偏转时,固定在扇形齿转轴上的电刷也相应地在滑线电阻上滑行,从而使被测压力的变化转换为电阻值的变化,转至二次仪表上,指示出相应的压力值,同时现场仪表也指示相应的压力值。
三、技术数据
1、环境温度:-40~+60℃
2、相对湿度:≤80%
四、仪表技术性能:符合国家专业标准“电位器式远传压力表”的各项要求。
五、电位器的技术数据
1、起始电阻值:3~20Ω。
2、满度电阻值:340~400Ω。
3、工作电压:≤6V。
