膜片压力表结构原理

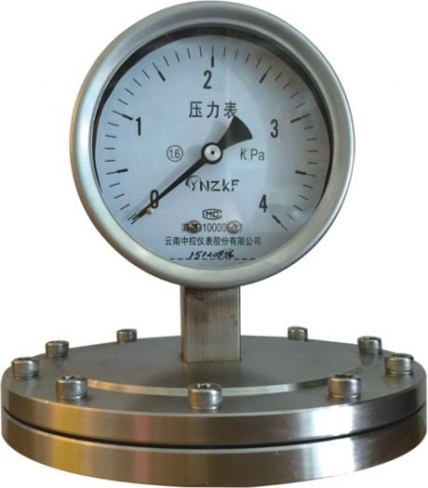

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

不锈钢耐腐膜片压力表的导压系统和外壳等均为不锈钢，具有较强的耐腐蚀性能。主要用于化学、石油、纺织工业对气体、液体微小压力的测量，尤其适用于腐蚀性强、粘稠介质（非凝固非结晶）的微小压力测量。

耐震膜片压力表内部充灌阻尼液和配套缓冲装置，具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场所中，耐震膜片压力表都能稳定进行测量。

耐腐耐震膜片压力表则兼耐腐膜片压力表及耐震膜片压力表二者的特性。

原理结构：

膜片压力表-淮安森菱仪表

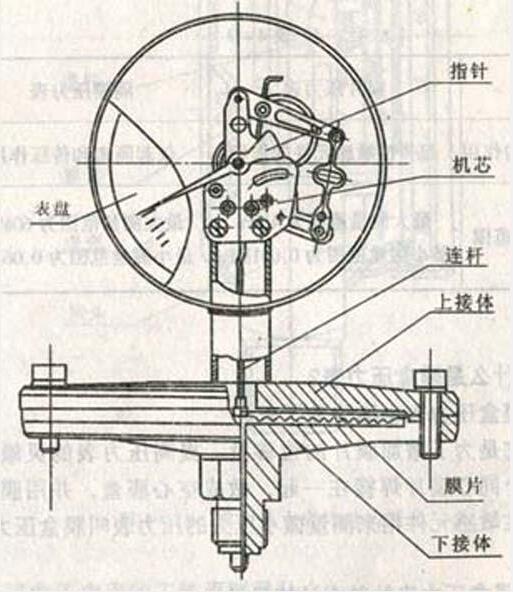

膜片压力表[3]主要由下接体、上接体、弹性膜片、连杆、机芯、指针、表盘等组成。

在压力作用下，被测量工作介质直接作用在弹性膜片上，膜片向上（测量正压）或者向下（测量负压）产生弹性形变，借助固定在膜片中心的连杆机构带动机芯齿轮轴旋转，从而使指针在刻度盘上指示出被测压力值。

技术指示：

测量范围：

0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1.0;0-1.6;0-2.5;-0.1-0;-0.1-0.06;-0.1-0.15；-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4MPa

0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa；

精确度等级：2.5

使用环境温度：-40～+70℃；相对湿度不大于90%

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃

工作位置：垂直安装。

外壳防护等级：IP64

抗震等级：V·H·3级

连接形式：

A）螺纹连接

膜片压力表连接螺纹规格主要有：M14*1。5、M20*1。5、G1/2、G3/8、NPT1/2等，也可以根据用户要求生产。

B）法兰连接（包括工字法兰）

按化工部HG，国标GB及日本JIS，美国ANSI等标准制造。
