能起到隔离电源作用的开关电器称为隔离器。隔离器分断时能将电路中所有电流通路切断,并保持有效的隔离距离。隔离器一般属于无载通断电器,只能接通或分断分布电流和无载情况下的感应电流等可忽略的电流,但也有一些隔离器产品具有一定的通断能力,在非故障条件下接通和分断电气设备。刀开关是一种最简单的电器,在一块绝缘板上组装两组静触头,利用一组活动刀片的拉、合实现电路的切断与导通,有的带简单的灭弧罩,有的将触头和刀片完全裸露在空气中,利用空气的间隙有效地形成一个明显的断开点,因此刀开关是一种隔离器。隔离器和熔断器串联组合成一个单元,隔离器的动触头由熔断体或带熔断体的载熔件组成时,即为隔离器式熔断器组或称为熔断器式隔离器。刀开关的动触头由熔断体组成时,即为熔断器式刀开关。隔离器的外形和图形符号如图所示。

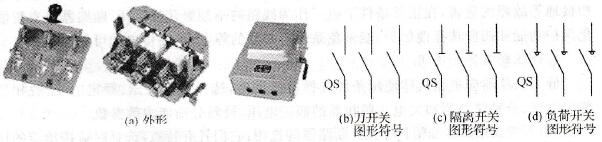

图 隔离器的外形和图形符号
刀开关:刀开关有单极、双极和三极之分,主要供无载通断电路用,有时也用来通断较小工作电流的照明设备和小型电动机的电源开关。带灭弧室并采用杠杆操作的刀开关有HD11、HD12、HD13、HD14、HD17等系列单投刀开关,以及HS11、HS12、HS13等系列双投刀开关,适用于交流50Hz、额定电压最大可达380V、额定电流最大可达1500A的配电设备中,可以作为不频繁手动接通和分断额定电流值以下的负荷电路;不带灭弧室或采用中央手柄操作式的刀开关有HD11、HS11、HS17等系列单投或双投刀开关,不能切断带电流的电路,只能作隔离开关用。
