一、概述

ZK3000B三通道万能输入，具有1路PID控制或2路变送输出功能的无纸记录仪。仪表可组态选择输入标准电流、标准电压、热电偶、热电阻、频率等信号，可提供传感器配电和四路继电器触点输出。通过RS232通讯接口与便携计算机、掌上电脑（PDA）连接，直接读取仪表历史数据，用户通过数据管理软件，对所取数据进行分析、存档、打印处理。多台仪表通过RS485通讯接口，可与组态王、MCGS等专业组态软件组成实时监控系统。

仪表具有强大的显示功能，高精度棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷。可同时显示设定值、测量值、输出阀位、手自动标志。

ZK3000A为液晶显示，无记录功能，其余功能同上。

二、主要技术指标

显示器：128×64点阵式液晶显示器，LED背光

基本误差：±0.2%F.S

输入规格：（万能输入）电压：（0-5）V、（1-5）V、毫伏信号          电流：（0-10）mA、（4-20）mA

                              热电偶：K、S、B、T、E、J                            热电阻：Pt100、Cu50

                                 频率：（0-10）KHz、矩形波、正弦波、三角波/低电平（0-2）V、高电平（5-24）V

输出规格:      传感器配电：DC24V        两路模拟输出：（4-20）mA负载电阻小于600Ω

                                               四路可组态继电器触点输出，触点容量为3A、250VAC(阻性负载)

                                            默认为常开触点。

PID参数范围：比例带Pb%：1~999.9%     积分时间Ti：1~9999秒    微分时间Td：1~9999秒（Td=0时微分切除）

通讯：     通讯接口：RS232C或RS485  波特率：1200、2400、9600、19200

记录时间：记录间隔：1、2、4、6、15、30、60、120、240秒可选。

记录长度：36小时/笔（记录间隔1秒）~360天/笔（记录间隔4分）

热电偶冷端补偿误差：±1℃

断电保护：FLASH MEMORY保存设置参数和历史数据，断电后数据可永久保存。采用硬件时钟，掉电后也能准确动作。

电源：开关电源85VAC~265VAC、50Hz±5%或DC24V±2V，功耗＜10W

环境温度：0-50℃

环境湿度：0-85%RH

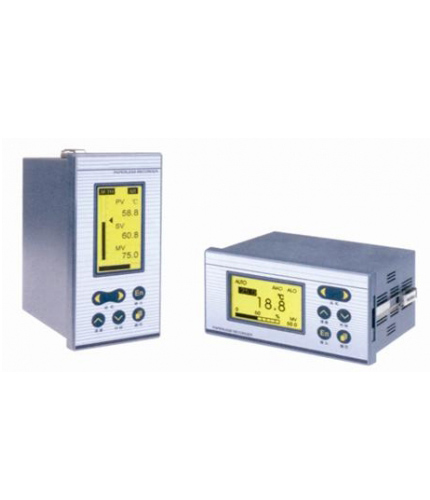

开孔尺寸：模式152×76   外形160×80  竖式76×152   外形80×160
