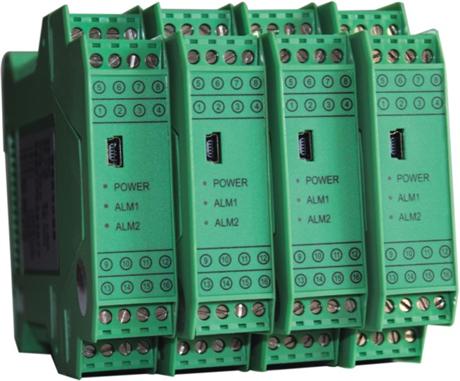

ZK-WP-90系列模块特点是小型化并采用国际通用的DIN导轨,安装标准,具有极高的性能价格化,采用先进的SMT工艺,工作十分可靠和稳定,输入、电源、输出三者之间相互隔离,是智能调节器和DCS系统理想的配套单元。
一、主要技术参数
精度:±0.2%FS
线性:±0.1%FS
负载电阻:250~750Ω
温度系数:<100ppm/℃
响应时间:<0.1S(0-9%)
绝缘强度: 输入、输出和电源之间,AC1500V/1分钟
绝缘电阻: 输入、输出和电源之间,100MΩ(DC500V)
消耗功率:1.5W(一路)
电源:DC24V±10%/AC220V
工作温度:0~40℃<95%RH
二、工作原理
ZK-WP-90系列配电器是一种小型化卡装式仪表,主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源,同时又将两线制变送器输送来的DC 4~20mA信号转换成与之隔离的1~5V DC/4~20mA直流信号,供给指示、记录仪、模拟调节器、DCS系统,广泛用于工业生产过程检测与控制系统。
ZK-WP-90系列隔离器是一种小型化卡装式仪表,主要功能是将4~20mA DC或1~5V Dc信号转换成相互隔离的4~20mA或1~5V Dc输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等,并组成各种各样自动监视、控制系统。
ZK-WP-90系列温度变送器是一种小型化卡装式仪表,主要功能是将来自热电偶的热电动势或热电阻的阻值变换成与温度成比例的隔离4~20mA DC或1~5V Dc信号输出,供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等,并组成各种各样自动监视、控制系统。
