ZK—WP系列P l D自整定控制仪P l D光柱显示控制仪适用于需要进行高精度测量控制的系统,可根据被控对象自动演算出最佳P l D控制参数。
ZK—WP系列P I D自整定仪P l D光柱显示控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观。并可选择双光柱显示。
一、主要特点
1、PlD参数自整定
2、可分别带有一路P l D控制输出及一路变送输出,可适用各种测量控制场合。
3、手/自动无扰动切换,手自状态下可修改参数。
4、具有多种调节输出方式(PWM输出、可控硅触发输出、固态继电器触发输出及电压/电流输出)
二、特殊技术参数
控制输出方式:PWM输出,可控硅触发输出,固态继电器触发输出,电压/电流输出
设定/显示精度:±0.5%Fs±1位数max。设定值与显示值匹配,无相对误差
比例范围:0.0%—100.0%(单位:1s)
积分(复位)时间:0—9.999s(单位:1s)
微分(比率)时间:0—9.999s(单位:1s)
控制周期:1—250s(单位:1s)
S采样周期:0.5 s

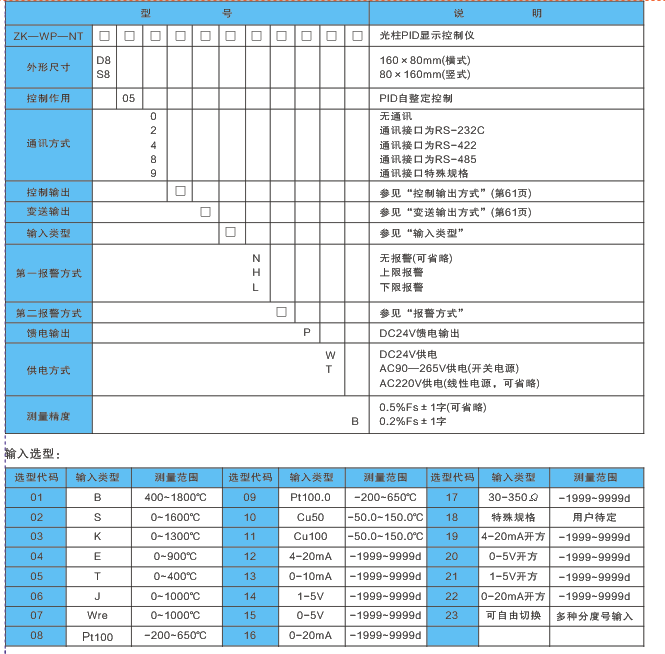

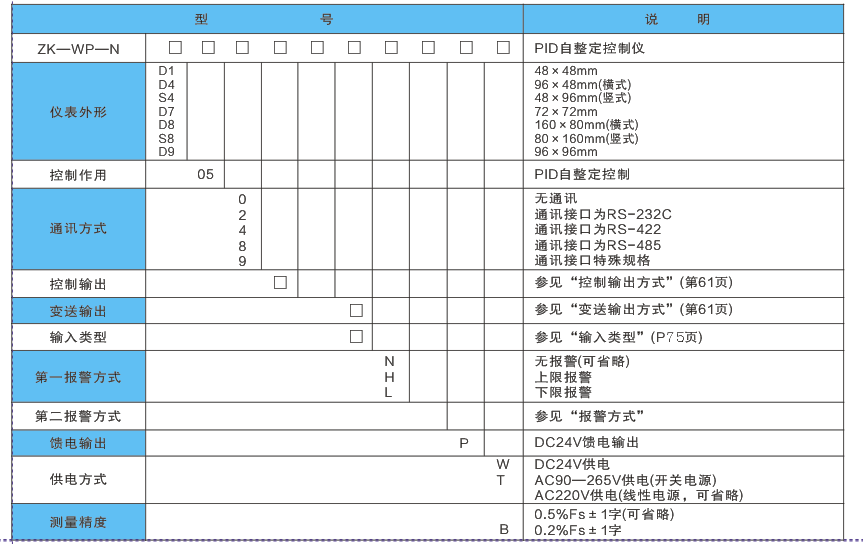

三、仪表选型
