用途说明

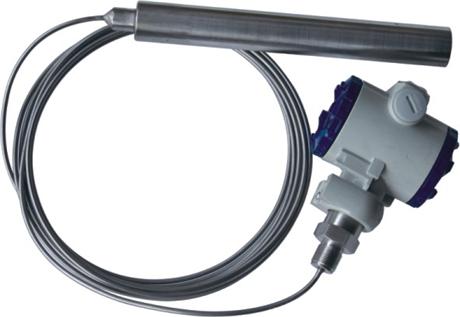

液位变送器是引进美国NOVA公司先进的扩散硅压力传感器和HC Sensors电路技术开发面成的,它应用了精蚀工艺和硅晶片叠合两项世界尖端技术,是一种高品质的静压式液位测量仪表,获高新技术产品称号。广泛适用于石油、化工、冶金、环保、食品、水利、城市供水、油田等行业的液位测量。本系列液位变送器的卓越品质,满足了我国工业自动化及部分行业的计量自动化对高精度液位检测仪表的需求。
技术特点
稳定性好,精度高,性能/价格比高
直接投入被测介质中,安装使用相当方便
固态结构,无可动部件,高可靠性,使用寿命长
从水,油到粘度较大的糊状物都可进行高精度的测量,不接受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损,对振动、冲击不敏感
具有电源反相极性保护及过载限流保护
工作原理
用静压测量原理
当液位变送器投入到被测液中某一深度时,传感器迎液面受到的压力为P=ρ.g.H+PO式中;
P:传感器迎液面所受压力 位羊:Pa
ρ:被测液体密度, 位单:kg/m3
g:当地重力加速度, 位单:m/s2
Po:液面上大气压, 位单:Pa
H:传感器投放液体的深度 位单:m
同时,通过到期电缆将液面上的大气压PO引入到传感器的背压腔,以低消传感迎液面的PO,使得传感器测得压力为:P=0.gH显然、通过测妈压力P、可以得到液位深度H、传感器测的压力信号经电路转换放大、被补偿后以标准信号输出
