用途说明

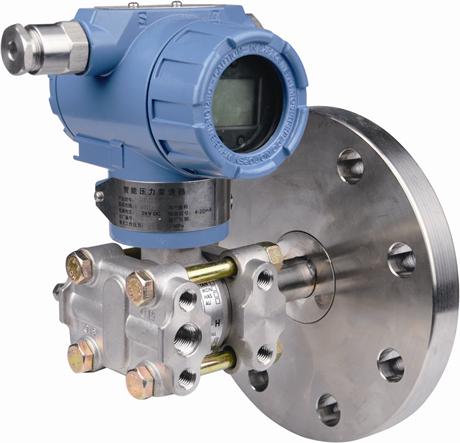

ZK.3351LT法兰式液位变送器可对各种容器进行精密的液位和密度测量。通过管道法兰将变送器固定于容器上,适合于测量高温、高粘度易沉淀或强腐蚀介质。液位膜片组件有平面式和插入式;法兰口径规格:3英寸和4英寸;压力等级:150Ib和300Ib。根据测量介质的中了可选用316不锈钢、哈氏合金或钽膜片。
一、技术规格
1.基本参数
2.测量介质
3.液体、气体或蒸汽
4.测量范围
5.输出:两线制4~20mADC并叠加符合HART协议的过程变量数字信号。
6.电源:供电电压12.5~45VDC
7.负载限制:回路最大负载电阻RmaX取决于供电电压,如下所示。HART通讯要求负载电阻不低于250Ω,不高于600Ω。电源电压E(VDC)
8.通讯距离:最大通讯距离为1.5Km,多站通讯最多可接15台智能 变送器。
9.输出显示:四位半数字显示、五位LCD液晶显示、指针式。
10.防爆型式:本安型:EXiallCT5。隔爆型:(详见防爆说明书)
11.零点迁移范围:零点可随意正迁移或负迁移,但不得使设定的测量范 围上下限和量程超出极限值。
二、性能指标
零点为下线且为前一,温度为25°C大气压,24VDC电源,硅油,隔离膜片316不锈钢,数据整定范围与量程上下限值相同。
2.精度
所调量程的±0.1%所调量程不小于0.1URL
所调量程的±[0.05+(0.005URL/量程)]%
所调量程不大于0.1URL,不小于0.025URL
所调量程的±[0.01+(0.006URL/量程)]%
所调量程不大于0.025URL,不小于0.01URL
注:精度指标已包含线性、滞后与重复性的影响。
3.稳定性
±0.1%URL/年
三、结构参数
1.接液件材料
隔离膜片:316L不锈钢,哈氏合金,蒙乃尔或钽。
排气/排液阀:316不锈钢、哈氏合金,蒙乃尔。
法兰及过度接头:碳钢镀镉、碳钢镀锌、316不锈钢、哈氏合金。
“O”形圈:氟橡胶
2.非接液件材料
灌充液:硅油
螺栓:碳钢镀锌
电气壳体:低铜铝合金
盖子“O”形圈:丁腈橡胶
涂层:聚酯环氧树脂
3.压力借口
高压侧:ANSI管法兰3"或4",150Ib和300Ib。
低压侧:1/4-18NPT螺纹
(过度接头引压口:1/2-14NPT螺纹)
4.电气接口:导线管连接口M20x1.5、1/2-14NPT螺纹
5.重量:3.6kg(单位Kg)
