用途说明

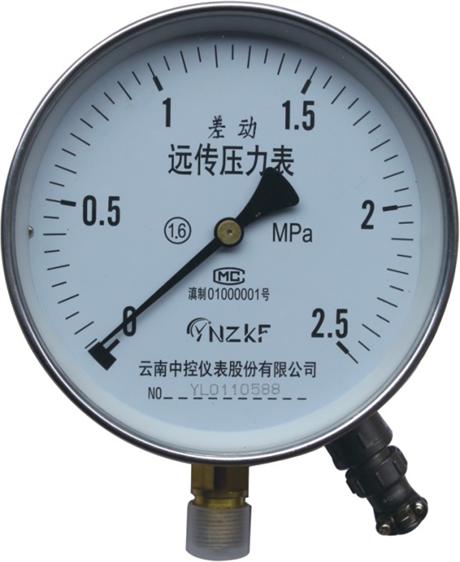

差动远传压力表是二线制本质安全型防爆仪表,用于测量对铜及其合金不起作用的液体、气体和蒸汽的压力。仪表带上阻尼器后,可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后,可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外,还连续输出与被测压力值信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记录、调节仪表联用,组成自动记录、调节控制等系统。适合于石油化工、冶金、电站、轻工业等部门使用。
本仪表符合GB3836.4-83《爆炸性环境用防爆电气设备本质安全型电路和电气设备“!”》有关要求。
主要技术指标

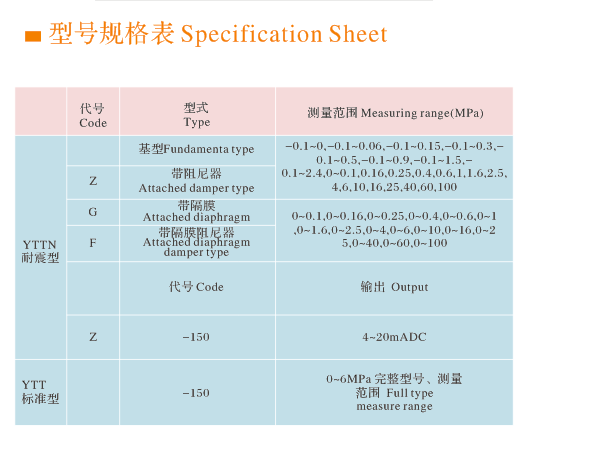

1、测量范围:见型号规格表
2、输出信号:4~20mADC ,二线制
3、精度等级:1.6级
4、负载电阻:250Ω~350Ω
5、防爆标志:ibⅡCT5
6、供电电源:直流24V%(本质安全型ISB型安全供电)。
7、工作环境:
(1)温 度:-10~+55℃
(2)相对湿度:≤85%
(3)外 磁 场:≤5奥斯特
注:1.产品分为基型,带阻尼器型“Z”,带隔膜型“G”(与介质接触部分材料分为IGr18Ni9Ti和P2611混炼)、带隔膜阻尼型“F”。
2.仪表供电电源为直流24V,作本质安全型使用时有CI系列ISB安全栅供电,作普通型使用时由配电器供电。
